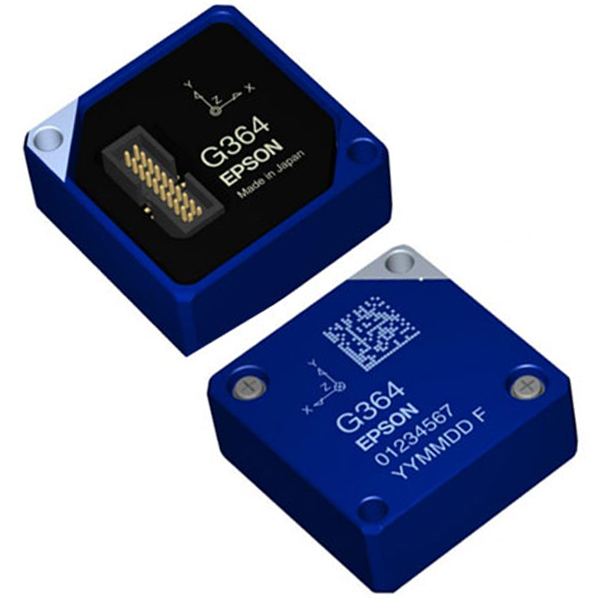

M-G364
低量程高稳定，倾角结构监测优选
- 品牌： EPSON
- 尺寸/封装： 24 x 24 x 10 mm
- 重要参数： 2.2°/h
- 测量范围： ±100/200°/s
- 误差： 0.09°/h
- 加速度范围： ±3G
- 接口： SPI, UART
- 工作温度： -40°C~+85℃
- 产品应用： 结构健康监测、光伏跟踪天线、静态倾角采集、低速定位设备、建筑振动监测
- 产品参数
- 品牌： EPSON
- 尺寸/封装： 24 x 24 x 10 mm
- 重要参数： 2.2°/h
- 测量范围： ±100/200°/s
- 误差： 0.09°/h
- 加速度范围： ±3G
- 接口： SPI, UART
- 工作温度： -40°C~+85℃
- 产品应用： 结构健康监测、光伏跟踪天线、静态倾角采集、低速定位设备、建筑振动监测
M-G364 爱普生IMU惯性测量单元 低量程高稳定 倾角监测
爱普生 EPSON · ±100°/s · ±3G · 平稳场景高精度 · 元器猫为爱普生官方授权代理
一、核心优势
1. 低陀螺量程 ±100°/s 平稳场景角度精度表现好。 |
2. G系列封装引脚兼容 硬件可直接替换。 |
3. 出厂校准 温度传感器补偿 长期漂移控制优秀。 |
4. 外部触发同步 适配多传感器融合方案。 |
5. 金属外壳高抗振 Rugged Metal Body 官方高抗振设计，适合工业现场。 |
二、产品概述
M-G364（完整订购型号：M-G364PDCA）是爱普生低量程高稳定 6 轴IMU惯性测量单元，三轴陀螺 + 三轴加速度计，Q-MEMS石英工艺，出厂完成零偏、标度因子、轴向对准校准，适合低速平稳、倾角、静态姿态监测场景。
系列区分：M-G364PDCA = 低量程倾角监测款；M-G354PD0 = 大动态工业款。
元器猫为爱普生官方授权代理，原厂正品、常备现货。
三、M-G364 VS M-G354 选型对比（低量程款 vs 大动态款）
| 对比项目 | M-G364PDCA（低量程款） | M-G354PD0（大动态款） |
|---|---|---|
| 陀螺量程 | ±100°/s | ±450°/s |
| 加速度量程 | ±3G | ±5G |
| 适合场景 | 低速、静态倾角、结构监测 | AGV、农机、工程机械大动态场景 |
M-G364PDCA 与 M-G354PD0 同 G 系列封装，引脚兼容，硬件可直接替换。
四、M-G364 关键规格参数
| 参数项目 | 规格说明 |
|---|---|
| 型号 | M-G364（完整订购型号：M-G364PDCA） |
| 类型 | 6轴IMU惯性测量单元（3轴陀螺+3轴加速度计，Q-MEMS石英工艺） |
| 陀螺量程 | ±100°/s |
| 加速度量程 | ±3G |
| 陀螺零偏稳定性 | 2.2°/h |
| 角度随机游走 | 0.09°/√h |
| 加速度计零偏稳定性 | 0.05mG |
| 速度随机游走 | 0.025 (m/s)/√h |
| 输出分辨率 | 16bit / 32bit，最高2000Sps |
| 通信接口 | SPI / UART |
| 供电 | 3.3V，典型功耗18mA |
| 工作温度 | -40~+85℃ |
| 附加功能 | 外部触发输入/外部计数器复位输入、角度增量/速度增量输出，轴间失配：陀螺0.02°、加速度计0.01°（典型，1σ） |
| 出厂校准 | 出厂校准（零偏、标度因子、轴向对准），全温区温度系数校准，内置温度传感器补偿 |
| 尺寸/重量 | 24×24×10mm / 10g |
详细参数以爱普生原厂规格书为准。
五、典型应用领域
| 结构健康监测 | 桥梁大坝静态倾角与微振动监测 |
| 光伏跟踪天线 | 低速转动跟踪的姿态闭环控制 |
| 静态倾角采集 | 低量程高精度，静态角度输出稳定 |
| 低速定位设备 | 低速平稳运动的姿态辅助定位 |
| 建筑振动监测 | 建筑微振动与倾斜的长期观测 |
