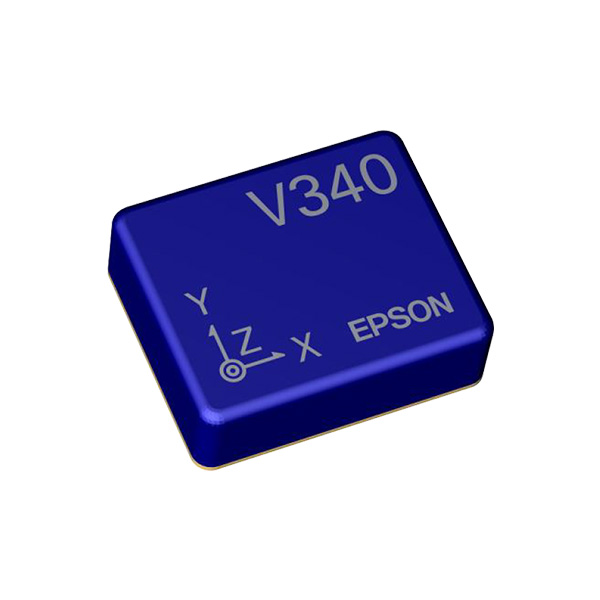

M-V340
微型轻量化低功耗，狭小空间姿态检测
- 品牌： EPSON
- 尺寸/封装： 10 x 12 x 4 mm
- 重要参数： 3.5deg/hr
- 测量范围： ±450 °/s
- 加速度范围： ±5.8 G
- 接口： SPI/UART
- 工作温度： -40℃~+85℃
- 产品应用： 型云台、小型无人机、手持稳像设备、微型天线跟踪、可穿戴姿态检测
- 产品参数
- 品牌： EPSON
- 尺寸/封装： 10 x 12 x 4 mm
- 重要参数： 3.5deg/hr
- 测量范围： ±450 °/s
- 加速度范围： ±5.8 G
- 接口： SPI/UART
- 工作温度： -40℃~+85℃
- 产品应用： 型云台、小型无人机、手持稳像设备、微型天线跟踪、可穿戴姿态检测
M-V340 爱普生IMU惯性测量单元 超小型低功耗 10×12×4mm
爱普生 EPSON · 10×12×4mm 仅1g · ±450°/s · 典型16.5mA · 元器猫为爱普生官方授权代理
一、核心优势
1. 超小体积超轻量 10×12×4mm、仅1g，适配狭小安装空间。 |
2. 石英MEMS低功耗 典型功耗16.5mA，适合电池供电设备。 |
3. 通用数字接口 SPI/UART，16bit分辨率、最高1000Sps，快速集成开发。 |
4. 出厂预校准 零偏、标度因子、轴向对准出厂校准，上电自动生效，降低客户标定工作量。 |
二、产品概述
M-V340（完整订购型号：M-V340PD）是爱普生超小型低功耗 6 轴IMU惯性测量单元，三轴陀螺 + 三轴加速度计，Q-MEMS石英工艺，出厂完成零偏、标度因子、轴向对准校准，校准参数存于内置存储器、上电自动生效，主打微型轻量化，适合安装空间受限的姿态检测场景。
系列区分：M-V340PD = V系列微型款；G系列为24×24大封装工业款。
元器猫为爱普生官方授权代理，原厂正品、常备现货。
三、M-V340 VS G系列IMU 对比（微型款 vs 工业款）
| 对比项目 | M-V340（微型款） | G系列 M-G354/M-G364（工业款） |
|---|---|---|
| 尺寸 | 10×12×4mm，仅1g | 24×24×10mm，10g |
| 最高输出 | 1000Sps | 2000Sps |
| 适合场景 | 小型、便携、空间受限设备 | 工程机械、AGV、监测类工业设备 |
M-V340 与 G 系列同源 Q-MEMS 石英工艺，按安装空间与动态需求选择。
四、M-V340 关键规格参数
| 参数项目 | 规格说明 |
|---|---|
| 型号 | M-V340（完整订购型号：M-V340PD） |
| 类型 | 6轴IMU惯性测量单元（3轴陀螺+3轴加速度计，Q-MEMS石英工艺） |
| 陀螺量程 | ±450°/s |
| 加速度量程 | ±5.8G |
| 陀螺零偏稳定性 | 3.5°/h |
| 角度随机游走 | 0.17°/√h |
| 输出分辨率 | 16bit，最高1000Sps |
| 通信接口 | SPI / UART |
| 供电 | 3.3V，典型功耗16.5mA |
| 工作温度 | -40~+85℃ |
| 附加功能 | 外部触发输入/外部计数器复位输入，轴间失配：陀螺0.1°、加速度计0.2°（典型，1σ） |
| 出厂校准 | 出厂校准（零偏、标度因子、轴向对准），校准参数片内存储、上电自动生效 |
| 尺寸/重量 | 10×12×4mm / 1g |
详细参数以爱普生原厂规格书为准。
五、典型应用领域
| 微型云台 | 极小安装空间内完成姿态稳定控制 |
| 小型无人机 | 轻量化机身，1g重量不增载重负担 |
| 手持稳像设备 | 紧凑体积适配手柄内部空间 |
| 微型天线跟踪 | 便携天线的姿态测量与指向 |
| 可穿戴姿态检测 | 超小超轻，适合可穿戴设备集成 |
六、相关产品
M-G354 大动态工业款 | M-G364 低量程倾角监测款 | M-G370PDG 主力款 宽量程IMU |
爱普生IMU专题页 | IMU分类 | 爱普生品牌专区 |
