MWSD1608C
小尺寸，可表面贴装，陶瓷材料具有高Q值/高自谐频率/高可靠性
- 品牌： SUNLORD
- 尺寸/封装： 1608（0603 inch）
- 重要参数： 1.0 - 560nH
- 额定电流： 70 - 5000mA
- 封装： SMD
- 工作温度： -40℃~+125℃
- 产品应用： 手机/蓝牙/通讯设备/无线模块的高频电路
- 产品参数
- 品牌： SUNLORD
- 尺寸/封装： 1608（0603 inch）
- 重要参数： 1.0 - 560nH
- 额定电流： 70 - 5000mA
- 封装： SMD
- 工作温度： -40℃~+125℃
- 产品应用： 手机/蓝牙/通讯设备/无线模块的高频电路
产品概述

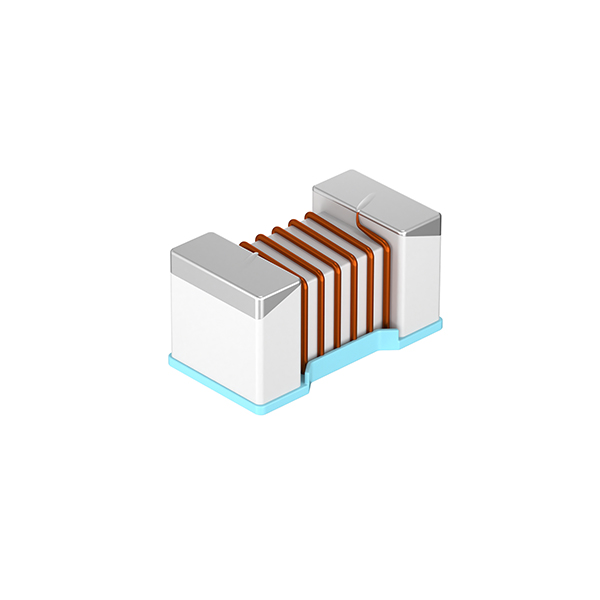

MWSD1608C 是顺络电子推出的绕线片式陶瓷射频电感，公制 1608标准贴片封装，面向大功率无线通讯设备射频电路设计。采用陶瓷基体搭配精密绕线工艺，相比同尺寸叠层陶瓷电感拥有更高品质因数，高频损耗更低，自谐振频率性能优异。电感覆盖宽量程射频常用感值区间，配备多档位精密电感公差，直流电阻更低，额定承载电流更大，适合大电流射频匹配场景。无卤材质且符合 RoHS 环保规范，广泛用于各类大功率无线模组的阻抗匹配、高频滤波、谐振回路。
核心优势
高Q值低损耗
高Q值与高自谐振频率，高频低损耗，适配5G/6G射频前端紧凑型设计
超小尺寸封装
微型化表贴封装，节省PCB面积，适配高密度SMT贴装工艺
低DCR大电流
精密绕线工艺降低直流电阻，额定电流更大，高频性能稳定
宽温工作-40~+125℃
覆盖消费电子到工业级多场景严苛环境，温度稳定性优异
无卤环保RoHS合规
全系列采用无卤材质，符合RoHS环保标准，适配全球电子制造出口
国产替代降本增效
对标村田/TDK/Coilcraft进口品牌，焊盘兼容原位替换，成本降低20%-40%
关键特性参数
| 参数项目 | 规格说明 |
|---|---|
| 类型 | 高频电路 |
| 结构材质 | 精密绕线结构 + 陶瓷基体 |
| 封装尺寸 | 公制 1608 |
| 环保合规 | 无卤材质，符合 RoHS 标准 |
| 电感量 | 1.8nH~390nH |
| 品质因子 Q | 13~49 |
| 自谐振频率 SRF | 880MHz ~ 16000MHz |
| 直流电阻 DCR | 0.033Ω ~ 4.77Ω |
| 额定电流 Ir | 170mA ~2100mA |
📥 MWSD1608C系列规格书-顺络Sunlord
包含完整电气参数、Q值/频率特性曲线、封装尺寸图、推荐焊盘Layout及回流焊温度曲线。顺络原厂资料，元器猫免费提供。
Pin-to-Pin兼容替代
💡 MWSD1608C 与以下进口品牌同规格产品封装焊盘完全兼容，可在不修改PCB Layout的前提下直接替换，助力国产化降本。具体替代方案、参数对比请联系元器猫FAE。
⚠️ 如需FAE协助参数对比与替代选型，💬 联系元器猫 或致电 13380306179。
典型应用领域
大功率消费终端
笔记本电脑、平板内置 WiFi / 蓝牙射频前端匹配电路
通讯射频模组
WiFi6/7、5G CPE
射频功能电路
射频功放匹配回路、高频谐振
工业物联网设备
工业无线网关、远距离射频传感
影音便携设备
高清播放器、大屏便携设备
