IMU选型是导航和姿态控制方案设计中最容易踩坑的环节之一，而爱普生M-G370PDG0在工业级MEMS IMU领域确实是一款绕不开的产品。本文从工艺路线、核心参数、工程取舍三个维度，系统解析这款六轴IMU的设计思路与适用场景。
▲ 图1：爱普生 M-G370PDG0 六轴IMU模块
一、QMEMS工艺路线：石英为什么比硅更适合高精度IMU
大多数MEMS IMU用硅做敏感结构，爱普生用的是石英（SiO₂）。这不是简单的材料替换，而是从根本上改变了传感器的物理特性。
石英做谐振结构有个核心优势：机械品质因子（Q值）极高。通俗地说，石英谐振器振动起来比硅'干净'得多——杂散振动少、热噪声低、频率选择性好。这些物理层面的优势，直接转化为更低的角度随机游走（ARW）。
直观对比：消费级硅基MEMS陀螺仪的ARW通常在1~10°/√h；M-G370PDG0做到了0.06°/√h。这不只是'好一点'，而是接近两个数量级的提升。
除了噪声性能，石英还有两个被低估的优势：
温度特性天然优良。石英晶振的频率-温度曲线有一个天然的'翻转点'（turnover point），在这个点附近频率变化极小。爱普生在此基础上叠加全温区补偿算法，让M-G370PDG0在-40°C到+85°C范围内都能维持稳定输出。相比之下，硅基MEMS对温度更敏感，补偿难度更大。
长期老化率低。石英的蠕变效应极弱，器件使用数年后的性能衰减远小于硅基方案。对于航空航天等长寿命应用场景，这个特性非常关键。
二、核心参数解读：数字背后的工程含义
来看看M-G370PDG0的关键指标，以及这些数字背后的工程含义：
| 指标 | M-G370PDG0 | 典型消费级IMU | 工程含义 |
|---|---|---|---|
| ARW | 0.06°/√h | 1~10°/√h | 纯惯性积分1h后角度误差约0.06° |
| Bias Instability | 0.8°/h | 10~100°/h | 分钟级零偏波动极小，冷启动可靠 |
| 陀螺仪量程 | ±450°/s | ±250~300°/s | 覆盖高动态场景，不会削顶 |
| 加速度计量程 | ±8G/±16G | ±2~8G | 适配不同振动烈度 |
| 封装 | 24×24×10mm³ | 各异 | 约1英寸见方，紧凑 |
| 功耗 | 16mA | 1~5mA | 精度换功耗，可接受 |
| 重量 | 10g | 各异 | SWaP友好 |
1. Bias Instability = 0.8°/h 意味着什么
偏置不稳定性描述的是陀螺仪零偏在短时间（分钟级）内的波动幅度。0.8°/h说明即使环境温度在变化、载体在振动，零偏也不会突然出现跳变。
这在需要快速启动的场景中非常关键。比如应急起飞的无人机、突发避障的自动驾驶车辆——这些场景不允许你花几分钟做原地标定，上电就要输出可靠数据。M-G370PDG0的出厂全温区校准参数存储在模块内部，上电自动加载，跳过了系统级的标定环节。
2. ±450°/s 的量程余量
很多IMU选型的教训是：只看典型工况下的角速度需求，忽略了瞬态峰值。四旋翼无人机在急速避障时yaw rate可能瞬间冲到200~300°/s，如果IMU量程只有±250°/s，信号就会被截断，姿态解算直接发散。
450°/s的量程留出了充足的安全余量，在绝大多数工业场景中不会出现信号饱和。
三、工程取舍：不存在'完美'的IMU
▲ 图2：M-G370PDG0为无人机在GNSS拒止环境下提供持续惯性导航支持
客观来讲，M-G370PDG0也有它的适用边界。几点选型时需要注意的：
1. 它不是光纤陀螺或激光陀螺的替代品。如果你的应用需要战术级精度（ARW < 0.01°/√h），M-G370PDG0还差一个量级。但对于SWaP约束严格的嵌入式系统来说，它在精度和体积/功耗之间取得了不错的平衡。
2. 16mA的功耗不算低。消费级IMU通常1~5mA就够了。M-G370PDG0用更高的功耗换取了更好的精度——这在大多数工业场景中可接受，但在极端续航敏感的场景中需要权衡。
3. 数据手册指标≠实际工况表现。Allan方差等指标通常在实验室静态条件下测得。如果你的应用振动环境复杂，建议向代理商索取动态条件下的实测数据或申请样品评估。
四、应用场景速览

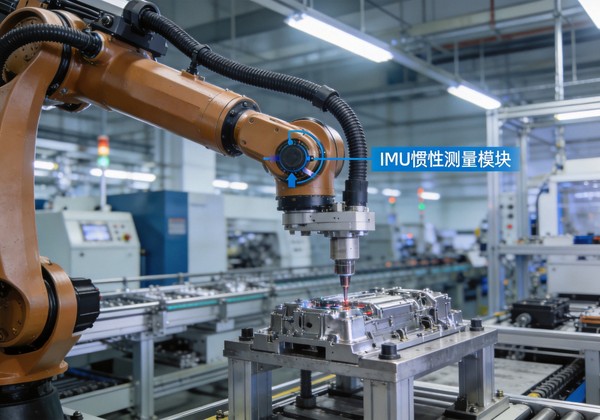

▲ 图3：M-G370PDG0在工业机器人中提供稳定的姿态测量
无人机/无人车导航：GNSS信号丢失后的惯性航位推算，低ARW让积分漂移控制在可用范围内。
云台/天线增稳：低噪声输出为伺服控制提供干净反馈，帮助光电吊舱和卫星天线隔离高频角振动。
工业机械臂/巡检机器人：全温区补偿+抗振设计，在温度多变和机械振动并存的工况下维持稳定姿态输出。
测绘与精确农业：配合GNSS做姿态补偿，提升航测和精准作业的定位精度。
五、升级兼容性：一个容易被忽视的加分项
M-G370PDG0与爱普生前代产品G330、G366系列pin-to-pin兼容。如果你的量产方案已经基于G366，可以直接替换升级到M-G370PDG0，无需修改PCB布局或重新做系统集成验证。这对产品迭代来说省去了大量的时间和成本。更多爱普生IMU产品及传感器选型方案，欢迎咨询元器猫。
