YQM3030R
常用频率315M/433.92M/868M/915M均可支持
规格书以外参数要求可咨询定制 低插损 高可靠
- 品牌： YQM
- 尺寸/封装： SMD3030
- 重要参数： 154~1000M
- 公差： 低至±50KHz
- 插损： 低至1.5dB
- 产品应用： 适配门禁安防、智能家居、工业无线采集、商用射频设备、GPS 通信本振频率控制电路
- 产品参数
- 品牌： YQM
- 尺寸/封装： SMD3030
- 重要参数： 154~1000M
- 公差： 低至±50KHz
- 插损： 低至1.5dB
- 产品应用： 适配门禁安防、智能家居、工业无线采集、商用射频设备、GPS 通信本振频率控制电路
产品概述
YQM3030R声表谐振器是元器猫旗下YQM品牌推出的SMD3030封装SAW谐振器。该产品采用3.0×3.0mm小型化6引脚陶瓷表面贴装封装，利用压电基片上的声表面波（SAW）基频谐振原理实现高精度频率选择。单端口结构设计简洁，可在300MHz~1GHz频率范围内提供稳定的基频振荡输出，替代传统LC振荡器所需的多级倍频电路，大幅简化射频发射链路设计。YQM3030R具有体积小、Q值高、频率稳定、抗干扰能力强等特点，广泛适用于315MHz、433.92MHz、868MHz、915MHz等ISM频段的无线遥控、物联网传感及射频识别（RFID）等应用场景。
核心优势
超小型化封装
3.0×3.0mm紧凑尺寸，6引脚陶瓷SMD封装，适配高密度PCB布局，支持全自动SMT贴装，助力终端产品轻薄化设计
基频直振输出
利用SAW基频谐振直接产生所需频率，无需倍频级联，电路简洁高效，特别适合315/433/868/915MHz常见ISM频段应用
频率稳定性优异
相较传统LC/RC振荡方案，频率温度漂移小、老化率低、抗湿度影响强，大幅缩短产品开发调试周期，量产一致性好
高可靠性制造
YQM自有IDM晶圆产线全流程管控，支持260℃回流焊，MSL 1等级防潮，RoHS/REACH环保合规，品质可追溯
高性价比替代方案
可Pin-to-Pin替代RFMi RO3103E/RO3101E系列，性能相当但交期更短、成本更优，适合批量采购降本
FAE技术支持
元器猫提供专业FAE团队支持，协助阻抗匹配调试、PCB Layout优化与频率选型，加速项目从选型到量产落地
关键规格参数
| 参数项目 | 规格说明 |
|---|---|
| 产品型号 | YQM3030R（SAW Resonator / 声表谐振器） |
| 品牌 | YQM（元器猫自有品牌） |
| 封装规格 | SMD3030（3.0×3.0mm 陶瓷表面贴装封装） |
| 引脚数量 | 6引脚（单端口SAW谐振结构） |
| 频率范围 | 154MHz ~ 1000MHz（支持315M/433.92M/868M/915M等ISM频段定制） |
| 频率精度 | ±50KHz（可根据需求定制更窄公差） |
| 插入损耗 | ≤1.5dB（典型值） |
| 品质因数（Q值） | 高Q值设计，频率选择性优异，相位噪声低 |
| 工作温度范围 | -40℃ ~ +85℃（工业级宽温） |
| 焊接工艺 | 支持260℃回流焊，SMT自动贴装兼容 |
| 防潮等级 | MSL 1（无特殊防潮存储要求） |
| 环保合规 | 符合RoHS 2.0 / REACH / 无卤要求 |
| 包装方式 | 编带盘装，适配自动贴片机供料 |
典型应用领域
- 🚗 汽车遥控与安防：汽车遥控钥匙（RKE）、车库门遥控、电动卷帘门、车位锁无线控制——YQM3030R在315MHz/433.92MHz汽车无线钥匙和车库门遥控发射模块中作为频率源核心器件，提供高稳定载波信号
- 🏠 智能家居无线控制：智能灯光遥控开关、智能窗帘电机、无线门铃、智能门锁——适配Sub-1GHz频段低功耗无线通信需求，SAW谐振器稳定起振确保每次遥控指令准确传达
- 🏭 工业无线遥控与传感：工业行车遥控器、无线传感器节点、工业RFID读写器、远程数据采集终端——宽温工作范围（-40~85℃）适应恶劣工业环境，金属封装抗电磁干扰
- 📟 消费电子产品：无线遥控玩具、航模遥控器、无线游戏手柄、POS终端射频模块——小型化封装适配消费电子轻薄化趋势，低成本方案助力产品竞争力
- 📡 物联网与射频识别：LoRa/Wi-SUN节点频率参考、有源RFID标签、433M/868M/915MHz无线透传模块——作为射频频率源，为各类物联网终端提供精准时钟基准
产品资料与实物展示

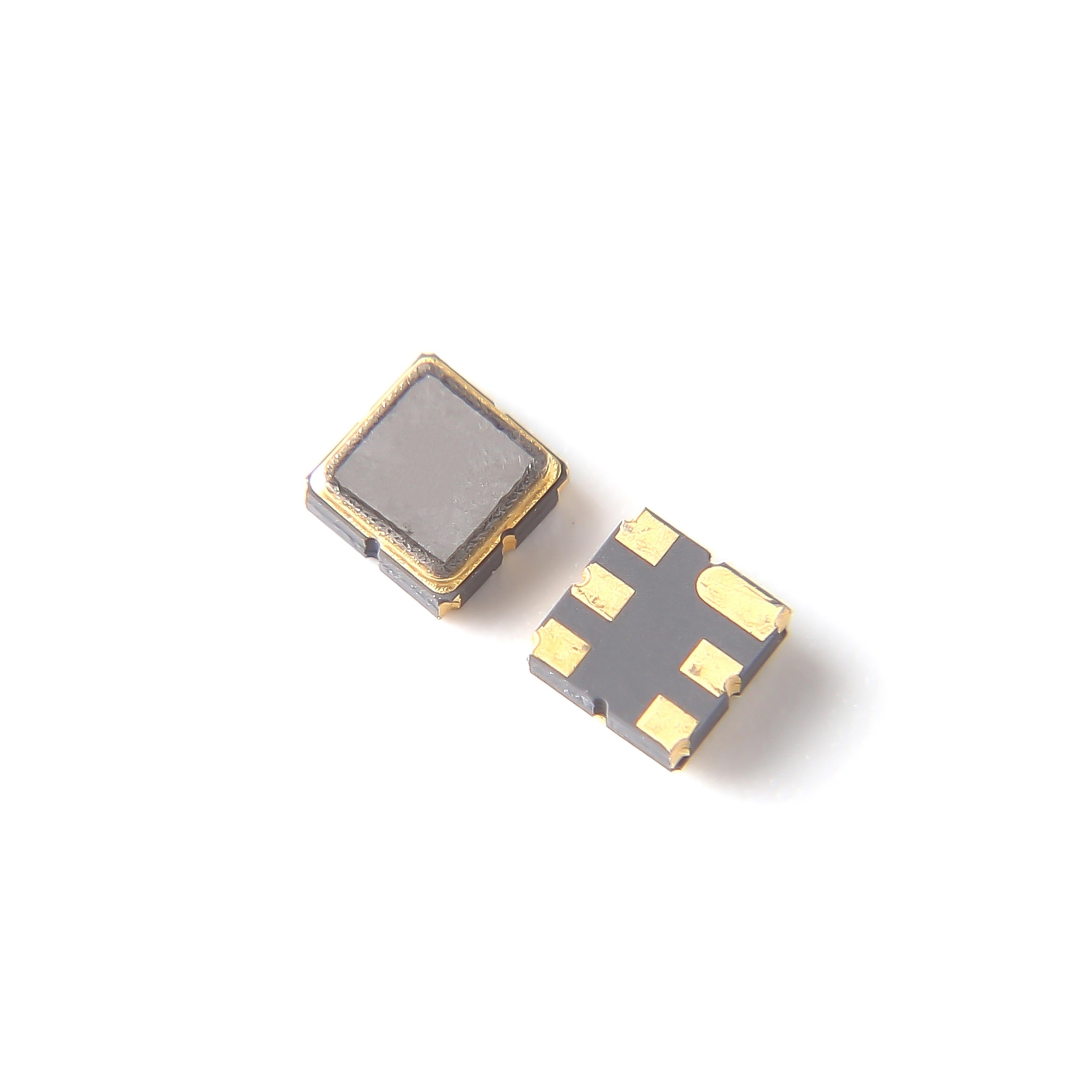

YQM3030R SMD3030封装（3.0×3.0mm 6引脚陶瓷SMD）
YQM品牌优势
IDM自有晶圆厂
从晶圆设计到封测全链自主管控
ISO9001认证
严格质量体系，批次可追溯
现货常备
常用频点常备库存，即订即发
专业技术支持
FAE团队提供选型与调试指导
📞 获取YQM3030R样品与报价
深圳元器猫——YQM自主品牌声表谐振器厂家直供 | 现货供应 · 免费选型 · FAE技术支持
