X05A20H
0.5mm 翻盖式 H=2.0mm 后锁,可根据需求定制
- 品牌： XKB
- 尺寸/封装： SMT
- 重要参数： 0.5mm
- 额定电流： 0.5A
- 电压： 50V
- 工作温度： -40℃~+85℃
- 产品应用： 工业控制
- 产品参数
- 品牌： XKB
- 尺寸/封装： SMT
- 重要参数： 0.5mm
- 额定电流： 0.5A
- 电压： 50V
- 工作温度： -40℃~+85℃
- 产品应用： 工业控制

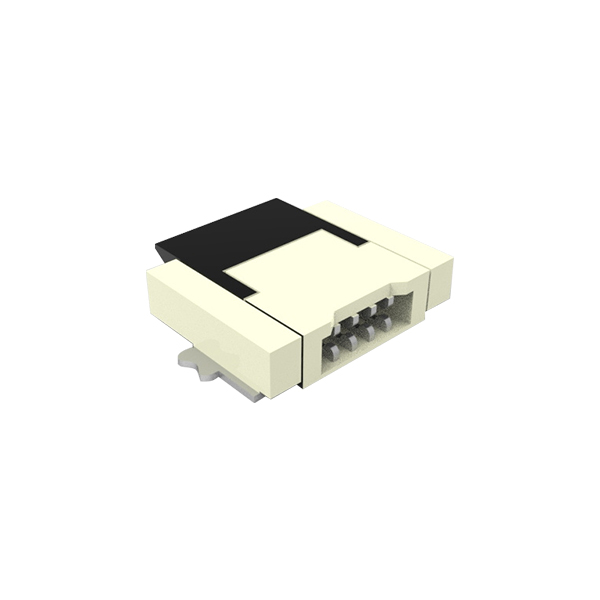

X05A20H系列 0.5mmFFC/FPC连接器（星坤XKB）
0.5mm 间距, 2mm板上高度，后翻盖结构，磷青铜端子导电稳定，-40℃~+85℃宽温，4–60Pin 多规格，抗震接触更可靠。
元器猫（yqmao.cn）— 星坤一级代理商，原厂正品，现货供应
🏭
原厂授权
星坤一级代理
📦
现货供应
1亿库存价值 快速发货
🔧
技术支持
专业选型 样品48h交付
X05A20H 0.5mmFFC/FPC连接器产品简介
X05A20H 是 XKB 星坤 0.5mm 间距后翻盖式 FFC/FPC 卧贴连接器，板上高度 2mm，适配标准 FFC/FPC 软排线，针位覆盖全档位选型，工作温区覆盖 - 40℃~+85℃，兼顾常温数码与低温户外设备使用需求。整体轻薄紧凑，节省整机内部装配空间，可 Pin-to-Pin 直接替代广濑、莫仕等同规格进口 FPC 连接器，本土现货供应稳定，有效降低整机 BOM 采购成本，广泛用于消费数码、工业显示、智能家居、车载配件、便携医疗设备中屏幕、摄像头、传感模组的软排线信号对接。
X05A20H FFC/FPC连接器核心优势
0.5mm 间距, 2mm板上高度，后翻盖结构，磷青铜端子导电稳定，-40℃~+85℃宽温，4–60Pin 多规格，抗震接触更可靠。
X05A20H 0.5mmFFC/FPC连接器规格参数
| 参数项 | 参数值 |
|---|---|
| 品牌 | 星坤（XKB）（元器猫一级代理） |
| 产品类型 | 0.5mm 翻盖式FFC·FPC连接器 |
| 间距 | 0.5mm |
| 高度 | 2mm |
| 额定电流 | 0.5A / PIN |
| 额定电压 | 50V AC/DC |
| 接触电阻 | ≤30mΩ（初始 Max） |
| 耐电压值 | 250V AC/minute |
| 工作温度 | -40℃~+85℃ |
| 湿度范围 | 20% ~ 85% |
| 胶壳材质 | LCP(UL 94V-0) |
| 端子材质 | 磷青铜 |
| Pin 位可选 | 4/5/6/8/9/10/12/13/14/15/16/17/18/20/22/24/25/26/28/30/32/34/36/40/45/50/54/60Pin |
X05A20H 配套对插型号
| 类型 | 型号 |
|---|---|
| 对接对象 | 标准 0.5mm 间距 FFC/FPC 软排线 |
| 对接方式 | 后翻盖锁扣， SMT 导通 |
X05A20H 0.5mmFFC/FPC连接器可替代进口型号
✅ HIROSE 广濑电机（日本）0.5mm 间距同类型系列FFC·FPC连接器
二者同为0.5mm 间距、后掀翻盖锁止结构，适配FFC/FPC 排线；电气参数完全对标，单针额定 0.5A、额定电压 50V AC/DC,PIN针位覆盖全规格；磷青铜端子、LCP 耐高温阻燃胶壳，PCB 焊盘布局、定位防呆、SMT 真空吸附窗口 Pin-to-Pin 兼容，无需改板直接替换，双触点冗余设计可防尘抗振动，适配消费数码、工业显示等设备。
✅ Molex 莫仕（美国）0.5mm 间距同类型系列FFC·FPC连接器
0.5mm 间距,后锁翻盖设计，板高2mm；额定电流、电压、耐温范围、接触电阻指标全部匹配，端子磷青铜基材，胶壳 UL94V-0,编带封装适配自动化贴片产线，锁扣带排线防错位凸耳，保持力强不易松脱，摄像模组、便携检测设备可直接互换，供货周期更长、采购成本更高。
✅ JST 日压（日本）0.5mm 间距同类型系列FFC·FPC连接器
统一 0.5mm 间距、后翻盖锁止结构；电气规格 0.5A/PIN、50V 交直流，端子弹性充足，-25℃~+85℃宽温覆盖常规设备工况；翻盖结构结实耐用，可防止排线偏移脱落，PCB 焊位尺寸通用，适合智能家居、小型工控屏幕等产品国产化替代，现货交期更稳定。
X05A20H FFC/FPC连接器应用领域
📱
消费电子
笔记本屏幕模组、平板电脑、运动相机、智能穿戴设备
🏭
工业设备
便携式数据采集仪、工业触控显示屏、精密测量传感模块
🏠
智能家居
户外网络摄像头、智能楼宇触控面板、家电显示控制主板
🚗
车载电子
车载中控显示屏、行车记录仪、车内摄像头模组
🏥
医疗便携设备
便携式医用检测仪、家用心电监测设备
