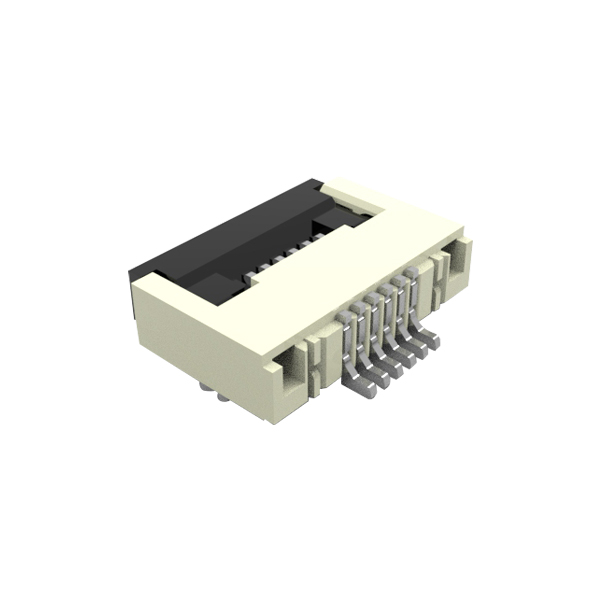

X05A20L
0.5mm 翻盖式 H=2.0mm下接，可根据需求定制
- 品牌： XKB
- 尺寸/封装： SMT
- 重要参数： 0.5mm
- 额定电流： 0.4A
- 电压： 50V
- 工作温度： -40℃~+85℃
- 产品应用： 工业控制
- 产品参数
- 品牌： XKB
- 尺寸/封装： SMT
- 重要参数： 0.5mm
- 额定电流： 0.4A
- 电压： 50V
- 工作温度： -40℃~+85℃
- 产品应用： 工业控制
X05A20L系列 0.5mmFFC/FPC连接器（星坤XKB）
0.5mm 间距 2mm 高度翻盖式，磷青铜端子低阻抗，LCP 阻燃胶壳，常温数码设备装配便捷稳定。
元器猫（yqmao.cn）— 星坤一级代理商，原厂正品，现货供应
🏭
原厂授权
星坤一级代理
📦
现货供应
1亿库存价值 快速发货
🔧
技术支持
专业选型 样品48h交付

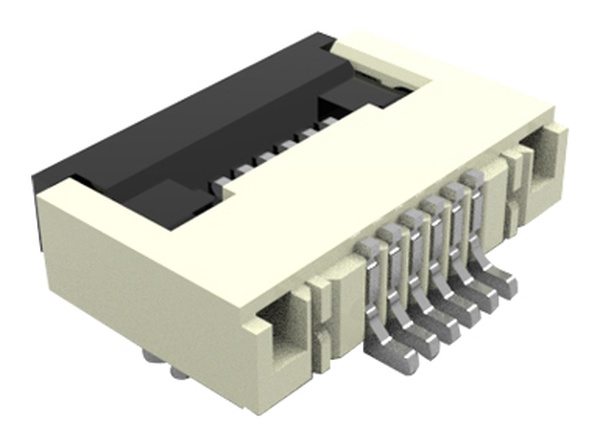

▲ X05A20L 0.5mmFFC/FPC连接器 产品外观
X05A20L 0.5mmFFC/FPC连接器产品简介
X05A20L 为 XKB 0.5mm 翻盖式 FFC/FPC 连接器，板上高度 2mm，翻盖结构，适配厚度FFC、FPC 软排线，产品导电端子采用磷青铜材质，弹性持久，初始接触电阻≤20mΩ，信号传输损耗低；单针额定电流 0.5A、额定电压 50V AC/DC，耐电压 200V AC / 分钟，满足民用设备绝缘标准。胶壳使用 LCP 耐高温工程塑料，阻燃等级 UL94V-0，可耐受 SMT 回流焊高温，编带封装适配自动化贴片产线。 工作温区 - 40℃~+85℃，适配室内常温消费电子、智能家居场景。翻盖式结构开合操作简单，闭合后排线夹持紧实，不易松脱移位，整体超薄低矮，节省整机内部装配空间。广泛用于平板电脑、学习机、智能穿戴、家用摄像头、家电显示面板、便携影音设备中屏幕与摄像模组的排线信号连接。
X05A20L FFC/FPC连接器核心优势
0.5mm 间距 2mm 高度翻盖式，磷青铜端子低阻抗，LCP 阻燃胶壳，常温数码设备装配便捷稳定。
X05A20L 0.5mmFFC/FPC连接器规格参数
| 参数项 | 参数值 |
|---|---|
| 品牌 | 星坤（XKB）（元器猫一级代理） |
| 产品类型 | 0.5mm 翻盖式FFC·FPC连接器 |
| 间距 | 0.5mm |
| 高度 | 2mm |
| 额定电流 | 0.5A |
| 额定电压 | 50V AC/DC |
| 接触电阻 | ≤20mΩ（初始 Max） |
| 耐电压值 | 200V AC/minute |
| 工作温度 | -40℃~+85℃ |
| 端子材质 | 磷青铜 |
| 胶壳材质 | LCP（UL 94V-0） |
| Pin 位可选 | 4/6/7/8/9/10/11/12/13/14/15/16/17/18/19/20/21/22/23/24/25/26/27/28/29/30/31/32/33/34/35/36/37/38/39/40/41/42/43/44/45/46/47/48/49/50/51/52/53/54/55/56/57/58/59/60Pin |
X05A20L 配套对插型号
| 类型 | 型号 |
|---|---|
| 对接对象 | 标准 0.5mm 间距FFC 扁平排线、FPC 柔性电路板 |
| 对接结构 | 下接翻盖卧式SMT卧贴 |
X05A20L 0.5mmFFC/FPC连接器可替代进口型号
✅ 广濑 HRS 0.5mm 间距翻盖式 FFC・FPC 连接器
卧式翻盖 2mm 高度设计，额定 0.5A 电流、50V 额定电压、200V 绝缘耐压，工作温区完全对标；双触点磷青铜端子，接触阻抗稳定，PCB 布局无需调整，适高度清显示、便携播放器进口替代。
✅ 莫仕 Molex FBH1 系列 0.5mm 间距翻盖式 FFC・FPC 连接器
机械尺寸、翻盖锁扣结构、电气参数完全对标，磷青铜端子、LCP 耐高温胶壳，针位规格齐全；翻盖闭合后排线不易松脱移位，适配室内常温数码设备。
✅ 山一电机 YAMAICHI HF507 系列 0.5mm 间距翻盖式 FFC・FPC 连接器
同为 0.5mm 间距 2mm 翻盖结构，全套电气参数、耐温区间、接触电阻指标对齐，翻盖卡扣带到位反馈手感，针位覆盖全档位，PCB 定位孔与焊盘通用，适合学习机、智能穿戴设备直接替代。
X05A20L FFC/FPC连接器应用领域
📱
消费电子
平板电脑、学习机、电子书、智能手表、便携播放器、家用摄像头
🏠
智能家居
电视显示面板、智能中控屏、小家电触控模组、安防室内监控设备
💻
小型数码配件
手持测温检测仪、数码相框、蓝牙音箱显示模组
🔗
配套信号模组
屏幕排线转接板、内置摄像模块、笔记本副屏排线连接
X05A20L 认证合规与代理服务
产品认证
- RoHS
- 无卤
- UL认证
